K系列氣動球振動器

k20

K系列 氣動球振動器

球形振動器，簡單又好用，適用範圍廣。

特性

• 力道大
• 頻率7,300 – 35,000 rpm
• 離心力130 – 4,050 N
• 可藉由控制空壓來調整頻率與振動力
• 溫度100°C下使用
• 有高溫150°C 的 HT 版本
• 通過ATEX認證

應用領域

• 料斗清空
• 過濾篩
• 振動台
• 防止管道和桶壁黏著
• 物料輸送



k-1

❶ 鋁合金外殼
❷ 塑膠蓋
❸ 熱處理鋼體
❹ 拋光鋼珠

結構

• 球體在軌道上滾動撞擊產生振動力
• 兩側的塑膠蓋板支撐球體，並防止灰塵和水進入
• 底座有4個安裝孔可供固定

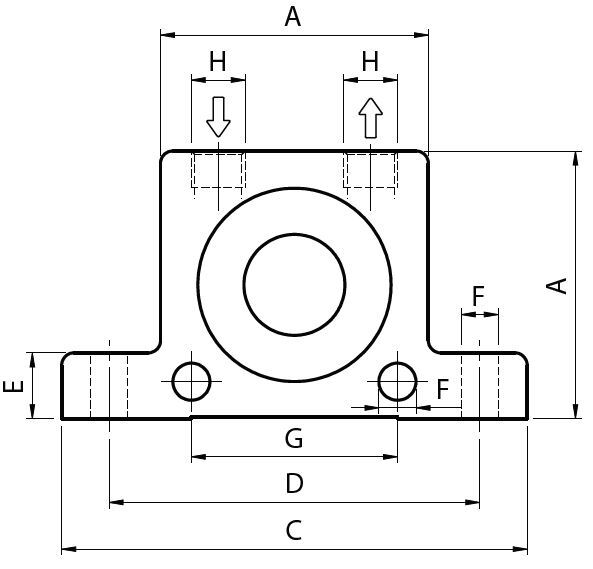

規格與重量 　 　 　 　 　 　 　 　
型號 A 寬度 C D E F G H* 重量
mm mm mm mm mm mm mm 縲紋 kg
K-8 50 20 86 68 12 7 40 1/4" 0.13
K-10 50 20 86 68 12 7 40 1/4" 0.13
K-13 65 24 113 90 16 9 50 1/4" 0.26
K-16 65 27 113 90 16 9 50 1/4" 0.30
K-20 80 33 128 104 16 9 60 1/4" 0.53
K-25 80 38 128 104 16 9 60 1/4" 0.63
K-30 100 44 160 130 20 11 80 3/8" 1.13
K-36 100 50 160 130 20 11 80 3/8" 1.34
性能資料 　 　 　 　 　 　 　 　
型號 振動數（次／分） 離心振動力(N 牛頓) 空氣耗量(升／分)
2 Bar 4 Bar 6 Bar  2 Bar 4 Bar 6 Bar  2 Bar 4 Bar 6 Bar
K-8 25,500 31,000 35,000 130  260 360 83 145 195
K-10 22,500 28,000 34,500 250 470 710 92 150 200
K-13 15,000 18,500 22,500 320 550 870 94 158 225
K-16 13,000 17,000 19,500  450 800 1,100 122 200 280
K-20 10,500 14,500 16,500 720 1,220 1,720 130 230 340
K-25  9,200 12,200 14,000 930 1,570 2,050 160 290 425
K-30  7,800 9,700 12,500 1,510 2,470 3,210 215 375 570
K-36  7,300 9,000 10,000 2,060 3,150 4,050 260 475 675

本表資料在重型實驗臺上取自Kistler3軸測力計。
當安裝剛性差時頻率和力值會減小
