FP系列 氣動活塞振動器

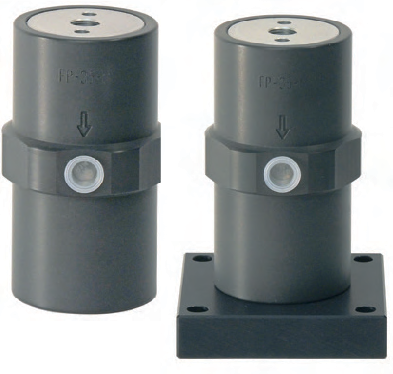

fp-piston-12

FP系列 氣動活塞振動器

FP-12 to 35

用於線性振動的氣動活塞振動器，具有無限的振幅微調功能和頻率。

特性

• 安靜、高效能
• 頻率2,400–9,300rpm
• 振動力32–6,066 N
• 可藉由控制空壓來調整頻率與振動力
• 溫度150°C下使用
• 可接受惡劣工作環境
• 通過ATEX認證

應用領域

• 驅動輸送機和卸料槽
• 散裝固體的鬆動或壓實
• 啟動機械過程
• 灌裝設施

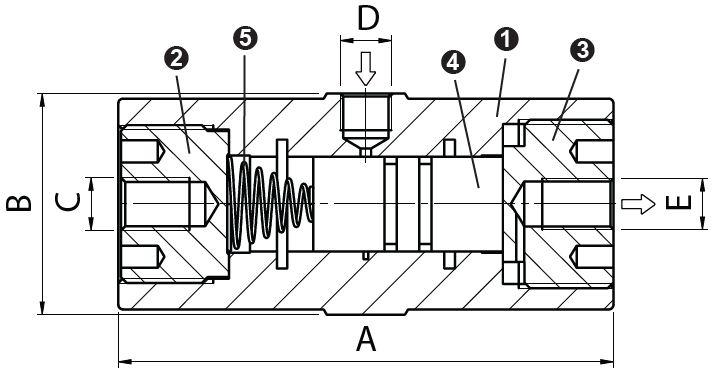

t-turbine-1

❶ 硬質陽極氧化鋁外殼
❷ 硬質陽極氧化鋁座
❸ 硬質陽極氧化鋁蓋子
❹ 鉛青銅活塞
❺ 壓縮彈簧

結構

鋁製外殼表面硬化且耐腐蝕處理

規格與重量 　 　 　 　 　 　
型號 A B C D E* 總重量
mm mm mm 螺紋 螺紋 kg
FP-12-S 71 34 M8 1/8" 1/8" 0.15
FP-12-M 81 34 M8 1/8" 1/8" 0.17
FP-12-L 94 34 M8 1/8" 1/8" 0.21
FP-18-S 81 42 M10 1/8" 1/8" 0.30
FP-18-M 94 42 M10 1/8" 1/8" 0.35
FP-18-L 109 42 M10 1/8" 1/8" 0.42
FP-25-S 98 50 M12 1/8" 1/4" 0.55
FP-25-M 116 50 M12 1/8" 1/4" 0.67
FP-25-L 136 50 M12 1/8" 1/4" 0.82
FP-35-S 98 65 M12 1/4" 1/4" 0.92
FP-35-M 116 65 M12 1/4" 1/4" 1.13
FP-35-L 136 65 M12 1/4" 1/4" 1.38
性能資料 　 　 　 　 　 　 　 　 　
型號 振動數（次／分） 離心振動力(N 牛頓) 空氣耗量(升／分)
2 Bar 4 Bar 6 Bar  2 Bar 4 Bar 6 Bar  2 Bar 4 Bar 6 Bar
FP-12-S 6200 7800 9300 34 70 92 0.8 7.5 25
FP-12-M 5000 6000 6700 34 58 74 0.5 4 19
FP-12-L 4000 4800 5400 32 58 81 1 3 20
FP-18-S 5000 6400 7700 66 134 187 5 33 57
FP-18-M 4000 5000 5900 68 134 188 4 28 52
FP-18-L 3100 4000 4600 64 150 206 5 23 46
FP-25-S 3600 4300 5500 126 270 416 13 54 93
FP-25-M 3000 3800 4200 142 364 504 23 50 87
FP-25-L 2400 3100 3700 186 392 594 18 62 93
FP-35-S 3800 4700 5800 294 668 1038 23 101 162
FP-35-M 3000 4000 4600 248 778 1080 24 83 141
FP-35-L 2400 3100 3600 282 680 1066 38 89 135

本表資料在重型實驗臺上取自Kistler3軸測力計。
當安裝剛性差時頻率和力值會減小

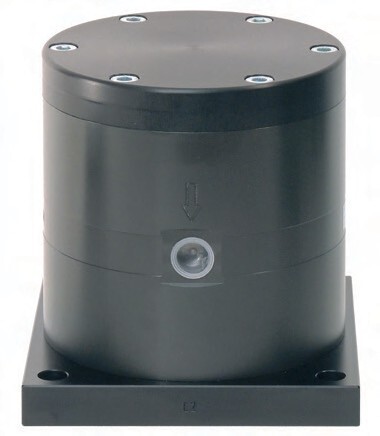

fp-piston-50

FP系列 氣動活塞振動器

FP-50 to 95

用於線性振動的氣動活塞振動器，具有無限的振幅微調功能和頻率。

特性

• 安靜、高效能
• 頻率1,800–2,800rpm
• 振動力490–6,150 N
• 可藉由控制空壓來調整頻率與振動力
• 溫度150°C下使用
• 可接受惡劣工作環境
• 通過ATEX認證

應用領域

• 驅動輸送機和卸料槽
• 散裝固體的鬆動或壓實
• 啟動機械過程
• 灌裝設施

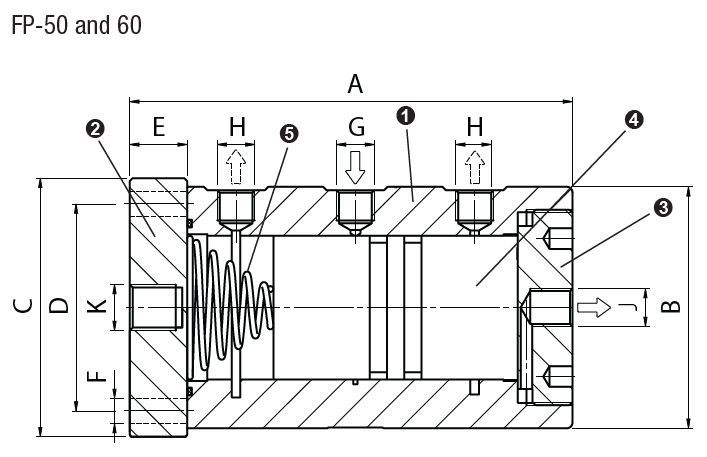

FP-50

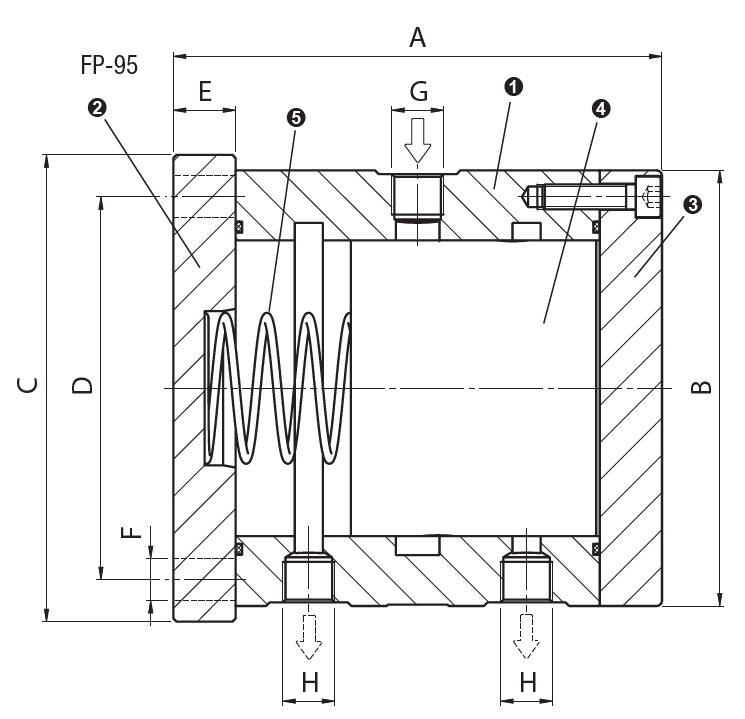

FP-90

❶ 硬質陽極氧化鋁合金外殼
❷ 塗有堅硬的埃馬塔爾底座
❸ 硬質陽極氧化鋁蓋子
❹ 鉛青銅活塞
❺ 壓縮彈簧

結構

鋁製外殼表面硬化且耐腐蝕處理

規格與重量 　 　 　 　 　 　 　 　 　 　 　
型號 A B C D E F G H J K 重量
mm mm mm mm mm mm 螺紋 螺紋 螺紋 螺紋 kg
FP-50-M 154 Ø 84 90 72 20 8.8 1/4" 1/4" 1/4" M16 3.30
FP-60-M 154 Ø 94 110 90 20 8.8 1/4" 3/8" 1/4" M16 4.25
FP-95-M 157 Ø 140 150 125 20 13 3/8" 3/8" 3/8" - 9.46
性能資料
型號 振動數（次／分） 離心振動力(N 牛頓) 空氣耗量(升／分)
2 Bar 4 Bar 6 Bar  2 Bar 4 Bar 6 Bar  2 Bar 4 Bar 6 Bar
FP-50-M        1,800        2,300        2,800           490           970        1,660          48        100        190
FP-60-M        1,900        2,400        2,700           610        1,400        2,170          90        160        270
FP-95-M        1,800        2,400        2,800        1,620        4,060        6,150        170        320        450

本表資料在重型實驗臺上取自Kistler3軸測力計。
當安裝剛性差時頻率和力值會減小
