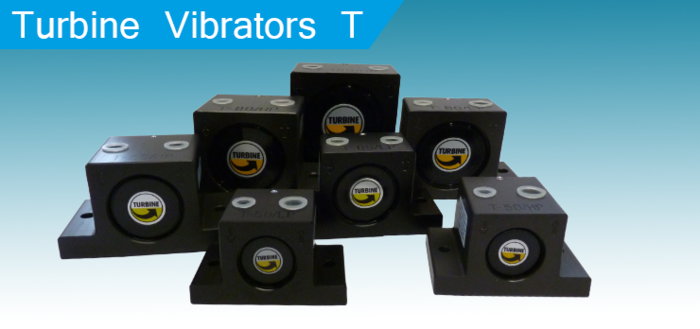

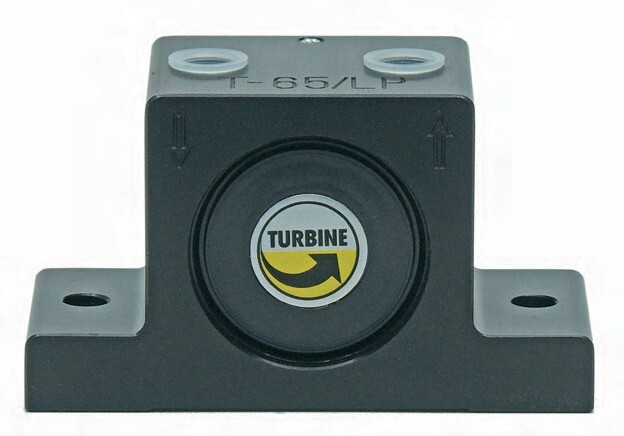

T系列 氣動轉輪振動器
T系列 氣動轉輪振動器
強勁大振幅振動，有較寬的運用範圍
特性• 高振動力 |
應用領域• 料斗清空
|

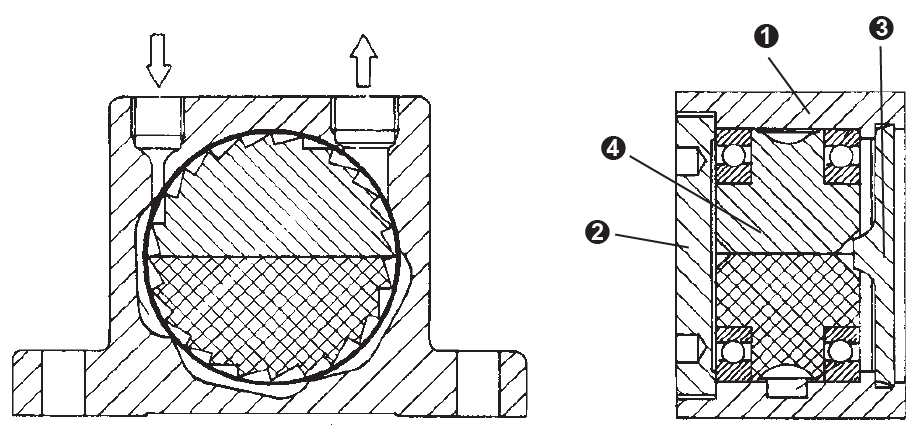

❶ 鋁合金外殼
❷ 螺紋的塑膠蓋
❸ 塑膠蓋
❹ 轉子，一半鋁，一半青銅
結構
• 由非對稱的結構，產生強大振動力
• 轉子位於兩個成對排列的滾珠軸承上

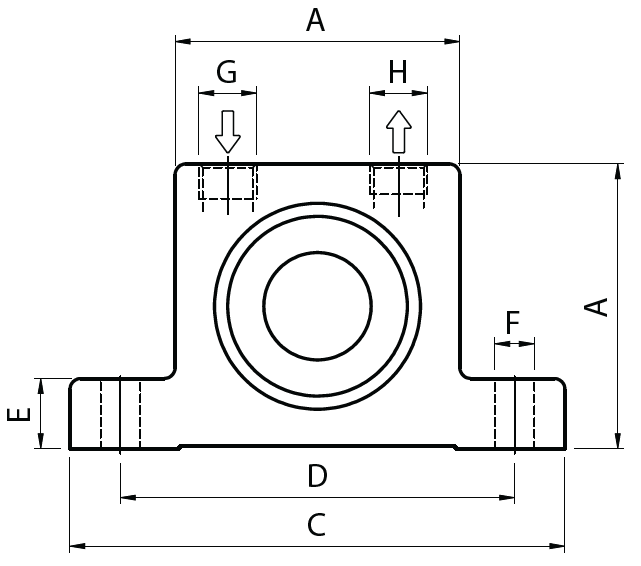

| 規格與重量 | |||||||||
| 型號 | A | 寬度 | C | D | E | F | G* | H* | 重量 |
| mm | mm | mm | mm | mm | mm | 縲紋 | 縲紋 | kg | |
| T-50/LP | 50 | 46 | 86 | 68 | 12 | 7 | 1/8" | 1/4" | 0.38 |
| T-50/HP | 50 | 60 | 86 | 68 | 12 | 7 | 1/8" | 1/4" | 0.52 |
| T-65/LP | 65 | 50 | 113 | 90 | 16 | 9 | 1/4" | 1/4" | 0.73 |
| T-65/HP | 65 | 64 | 113 | 90 | 16 | 9 | 1/4" | 1/4" | 0.97 |
| T-80/LP | 80 | 56 | 128 | 104 | 16 | 11 | 1/4" | 3/8" | 1.21 |
| T-80/HP | 80 | 70 | 128 | 104 | 16 | 11 | 1/4" | 3/8" | 1.56 |
| T-100/HP | 100 | 67 | 160 | 130 | 20 | 13 | 3/8" | 3/8" | 2.27 |
| 性能資料 | |||||||||
| 型號 | 振動數（次／分） | 離心振動力(N 牛頓) | 空氣耗量(升／分) | ||||||
| 2 Bar | 4 Bar | 6 Bar | 2 Bar | 4 Bar | 6 Bar | 2 Bar | 4 Bar | 6 Bar | |
| T-50/LP | 17,000 | 21,500 | 23,000 | 700 | 1,240 | 1,710 | 67 | 115 | 165 |
| T-50/HP | 11,000 | 14,500 | 16,500 | 600 | 1,020 | 1,350 | 79 | 140 | 198 |
| T-65/LP | 9,500 | 13,000 | 15,000 | 770 | 1,380 | 1,800 | 89 | 157 | 236 |
| T-65/HP | 8,500 | 10,500 | 12,000 | 1,300 | 2,050 | 2,600 | 108 | 193 | 290 |
| T-80/LP | 9,000 | 11,500 | 13,000 | 1,840 | 2,960 | 3,790 | 150 | 260 | 385 |
| T-80/HP | - | 9,000 | 10,500 | - | 3,470 | 4,740 | - | 260 | 385 |
| T-100/HP | - | 9,000 | 10,000 | - | 4,800 | 6,060 | - | 300 | 430 |
本表資料在重型實驗臺上取自Kistler3軸測力計。
當安裝剛性差時頻率和力值會減小
