GTRF系列 不鏽鋼氣動渦輪振動器
GTRF系列 不鏽鋼氣動渦輪振動器

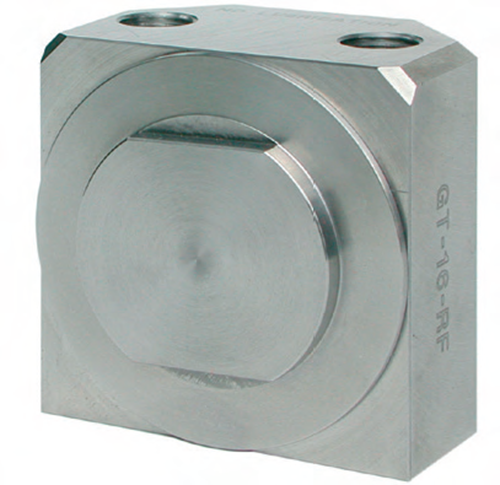

由不鏽鋼製成的氣動渦輪振動器
特性• 免潤滑 |
應用領域• 可用於食品和藥品業
|

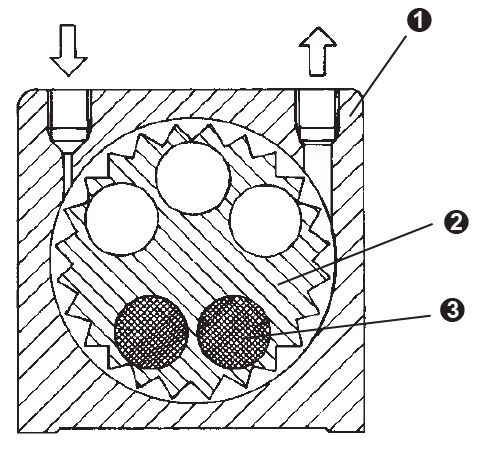

❶ 外殼和蓋子由不鏽鋼製成
❷ 渦輪採用硬質陽極氧化鋁
❸ 高密度質量力矩
結構
• 由轉子中正負不平衡扭矩，產生振動力
• 轉子位於兩個成對排列的預先潤滑和封閉滾軸承上。
• 由不鏽鋼 316製造。

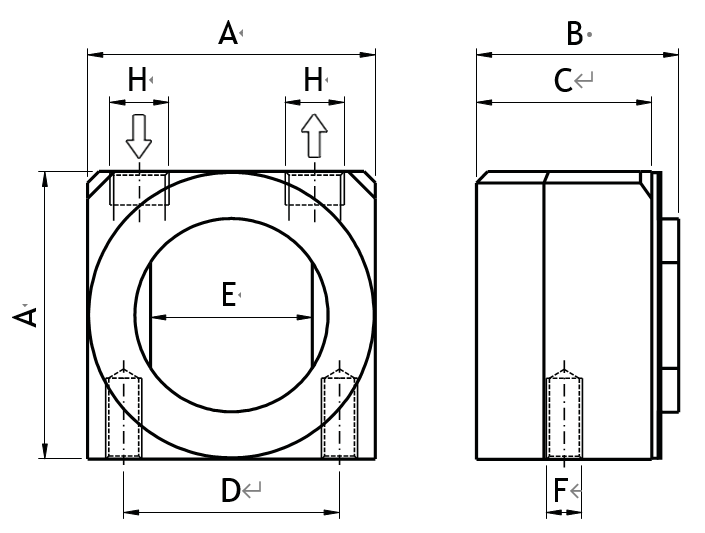

| 規格與重量 | ||||||||
| 型號 | A | 寬度 | C | D | E | F | H* | 重量 |
| mm | mm | mm | mm | mm | mm | 縲紋 | kg | |
| GT-10-RF | 49 | 38 | 32 | 36 | 27 | M 6 | G 1/8" | 0.52 |
| GT-16-RF | 64 | 45 | 39 | 48 | 36 | M 8 | G 1/4" | 1.00 |
| GT-25-RF | 78 | 55 | 49 | 60 | 50 | M 10 | G 1/4" | 1.81 |
| 性能資料 | |||||||||
| 型號 | 振動數（次／分） | 離心振動力(N 牛頓) | 空氣耗量(升／分) | ||||||
| 2 Bar | 4 Bar | 6 Bar | 2 Bar | 4 Bar | 6 Bar | 2 Bar | 4 Bar | 6 Bar | |
| GT-10-RF | 27,000 | 32,000 | 37,000 | 750 | 1,350 | 2,100 | 46 | 80 | 112 |
| GT-16-RF | 20,000 | 23,000 | 27,500 | 1,700 | 2,500 | 3,700 | 120 | 200 | 290 |
| GT-25-RF | 14,000 | 17,000 | 19,500 | 2,500 | 4,150 | 5,700 | 185 | 325 | 455 |
本表資料在重型實驗臺上取自Kistler3軸測力計。
當安裝剛性差時頻率和力值會減小。
