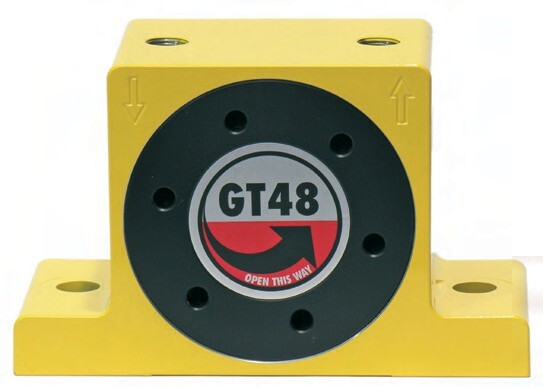

GT系列 氣動渦輪振動器
GT系列 氣動渦輪振動器
高轉速、高振動力，運用範圍廣。
特性• 免潤滑 |
應用領域• 料斗清空 |

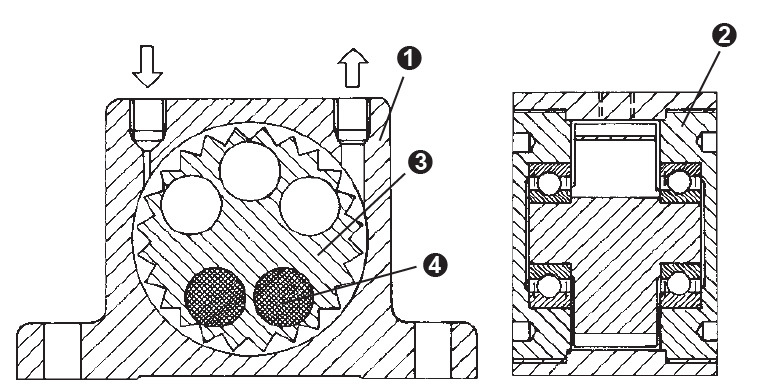

❶ 鋁合金外殼
❷ 鋁蓋
❸ 渦輪採用硬質陽極氧化鋁
❹ 高密度質量力矩
結構
• 由轉子中正負不平衡扭矩，產生振動力
• 轉子位於兩個成對排列的預先潤滑和封閉滾軸承上。

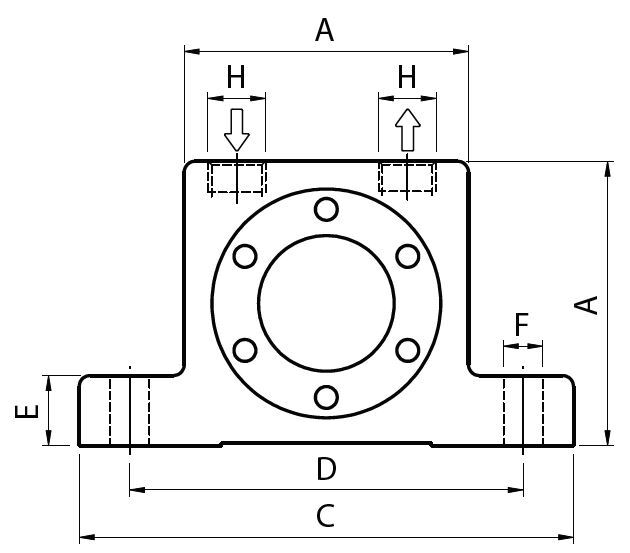

| 規格與重量 | ||||||||
| 型號 | A | 寬度 | C | D | E | F | H* | 重量 |
| mm | mm | mm | mm | mm | mm | 螺紋 | kg | |
| GT-4 | 40 | 28 | 70 | 56 | 10.5 | 6 | 1/8" | 0.17 |
| GT-6 | 40 | 28 | 70 | 56 | 10.5 | 6 | 1/8" | 0.17 |
| GT-8 | 50 | 33 | 86 | 68 | 12 | 7 | 1/8" | 0.25 |
| GT-10 | 50 | 33 | 86 | 68 | 12 | 7 | 1/8" | 0.25 |
| GT-13 | 65 | 42 | 113 | 90 | 16 | 9 | 1/4" | 0.58 |
| GT-16 | 65 | 42 | 113 | 90 | 16 | 9 | 1/4" | 0.58 |
| GT-20 | 80 | 56 | 128 | 104 | 16 | 9 | 1/4" | 1.12 |
| GT-25 | 80 | 56 | 128 | 104 | 16 | 9 | 1/4" | 1.12 |
| GT-30 | 100 | 73 | 160 | 130 | 20 | 11 | 3/8" | 2.30 |
| GT-36 | 100 | 73 | 160 | 130 | 20 | 11 | 3/8" | 2.30 |
| GT-40 | 120 | 86 | 194 | 152 | 24 | 17 | 3/8" | 3.89 |
| GT-48 | 120 | 86 | 194 | 152 | 24 | 17 | 3/8" | 3.89 |
| 性能資料 | |||||||||
| 型號 | 振動數（次／分） | 離心振動力(N 牛頓) | 空氣耗量(升／分) | ||||||
| 2 Bar | 4 Bar | 6 Bar | 2 Bar | 4 Bar | 6 Bar | 2 Bar | 4 Bar | 6 Bar | |
| GT-4 | 14,000 | 15,000 | 15,000 | 135 | 180 | 200 | 33 | 58 | 83 |
| GT-6 | 11,500 | 12,000 | 12,500 | 130 | 175 | 210 | 33 | 58 | 83 |
| GT-8 | 36,000 | 42,000 | 46,000 | 990 | 2,060 | 2,910 | 46 | 80 | 112 |
| GT-10 | 27,500 | 35,000 | 37,500 | 840 | 1,390 | 2,400 | 46 | 80 | 112 |
| GT-13 | 26,000 | 30,000 | 33,000 | 1,400 | 2,440 | 3,730 | 120 | 200 | 290 |
| GT-16 | 17,000 | 21,500 | 24,000 | 1,220 | 2,090 | 3,160 | 120 | 200 | 290 |
| GT-20 | 17,000 | 20,000 | 23,000 | 2,170 | 4,040 | 5,520 | 185 | 325 | 455 |
| GT-25 | 12,000 | 15,500 | 17,000 | 2,120 | 3,510 | 5,070 | 185 | 325 | 455 |
| GT-30 | 13,000 | 14,000 | 16,000 | 3,380 | 5,430 | 7,540 | 330 | 530 | 745 |
| GT-36 | 8,000 | 10,000 | 13,000 | 3,290 | 5,360 | 7,190 | 330 | 530 | 745 |
| GT-40 | 7,700 | 8,800 | 9,500 | 4,300 | 7,300 | 9,800 | 425 | 700 | 970 |
| GT-48 | 6,000 | 7,500 | 9,700 | 4,900 | 7,700 | 10,500 | 425 | 700 | 970 |
本表資料在重型實驗臺上取自Kistler3軸測力計。
當安裝剛性差時頻率和力值會減小
GT系列_氣動渦輪振動器.pdf
