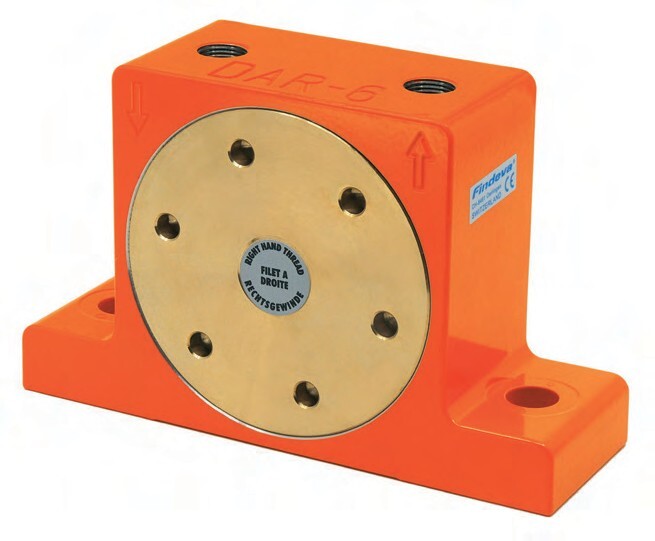

DAR系列 氣動滾輪振動器
DAR系列 氣動滾輪振動器
較寬的應用範圍、特別適用於混凝土和其他重型工業
特性• 高振動力 |
應用領域• 塑膠和混凝土的壓實 |

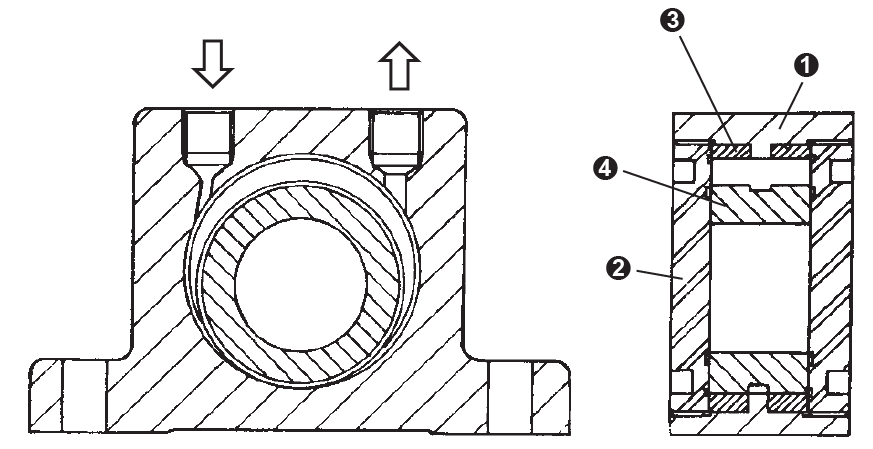

❶ 鋁合金外殼
❷ 青銅蓋板
❸ 鋼鑄件製成的導軌
❹ 鋼製滾輪
結構
• 由鋼製導軌中轉動，產生振動力
• 由兩個防震青銅帽加固

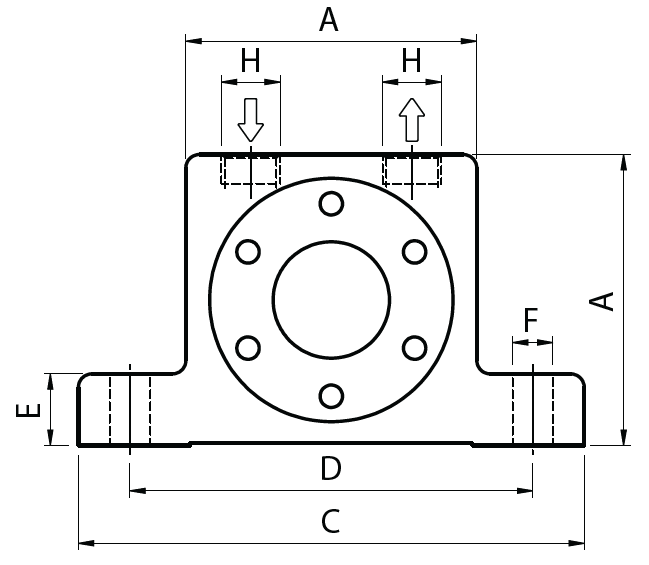

| 規格與重量 | ||||||||
| 型號 | A | 寬度 | C | D | E | F | H* | 重量 |
| mm | mm | mm | mm | mm | mm | 縲紋 | kg | |
| DAR-2 | 50 | 30 | 86 | 68 | 12 | 7 | 1/8" | 0.37 |
| DAR-3 | 65 | 36 | 113 | 90 | 16 | 9 | 1/4" | 0.76 |
| DAR-4 | 80 | 40 | 128 | 104 | 16 | 11 | 1/4" | 1.27 |
| DAR-5 | 100 | 52 | 160 | 130 | 20 | 13 | 3/8" | 2.45 |
| DAR-6 | 120 | 62 | 194 | 152 | 24 | 17 | 3/8" | 4.70 |
| DAR-7 | 120 | 77 | 194 | 152 | 24 | 17 | 3/8" | 5.70 |
| 性能資料 | |||||||||
| 型號 | 振動數（次／分） | 離心振動力(N 牛頓) | 空氣耗量(升／分) | ||||||
| 2 Bar | 4 Bar | 6 Bar | 2 Bar | 4 Bar | 6 Bar | 2 Bar | 4 Bar | 6 Bar | |
| DAR-2 | 36,000 | 37,000 | 38,000 | 2,200 | 3,880 | 4,090 | 70 | 140 | 200 |
| DAR-3 | 27,000 | 31,000 | 32,000 | 2,720 | 4,560 | 6,050 | 100 | 200 | 300 |
| DAR-4 | 18,000 | 22,500 | 25,000 | 2,360 | 4,610 | 6,690 | 120 | 250 | 360 |
| DAR-5 | 9,500 | 15,000 | 16,500 | 1,680 | 4,640 | 7,200 | 130 | 270 | 390 |
| DAR-6 | 7,800 | 10,000 | 12,000 | 4,370 | 6,860 | 10,300 | 170 | 320 | 470 |
| DAR-7 | 8,000 | 9,800 | 11,500 | 5,870 | 9,500 | 12,000 | 180 | 350 | 500 |
本表資料在重型實驗臺上取自Kistler3軸測力計。
當安裝剛性差時頻率和力值會減小
